Linha de revestimento em pó de chapa de aço carbono personalizada com polimento robótico automático e dados técnicos

Esta linha de produção de pintura eletrostática a pó é projetada especificamente para a pulverização de chapas de aço carbono e estruturas de gabinetes montados utilizados na fabricação de cofres. O sistema é projetado para acomodar peças de trabalho de vários tamanhos e formas, incluindo corpos de gabinetes e painéis de portas.

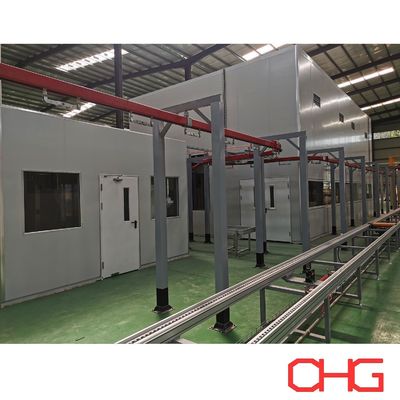

A cabine de pulverização é construída com material de PVC de alta qualidade, proporcionando excelente resistência à corrosão e fácil manutenção. O processo de revestimento combina pulverização eletrostática automática a pó com pulverização manual suplementar para retoque, garantindo cobertura total e alta qualidade de superfície.

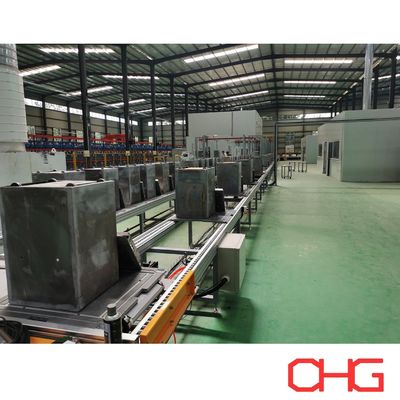

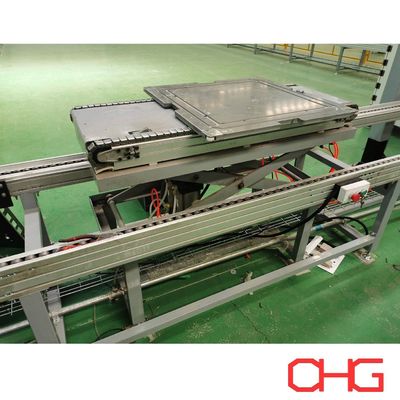

A seção de pré-tratamento utiliza um sistema de transportador de solo tipo skid para transporte estável de componentes pesados de gabinetes, enquanto as seções de pulverização a pó e cura adotam um sistema de transportador aéreo operando em velocidade constante para garantir uniformidade de revestimento e eficiência de produção.

Fluxo do Processo da Linha de Produção

Carregamento da Área de Soldagem
O manipulador carrega corpos de gabinetes e painéis de portas em duas estações separadas.

→ Retificação de Metal

• O robô realiza a retificação de cordões de solda em corpos de gabinetes

• Retificação manual para painéis de portas

• Nivelamento e acabamento de superfícies planas

→ Limpeza com Solução de Fosfatização: Limpeza manual para aprimorar a preparação da superfície.

→ Secagem de Umidade (40–50°C): Secagem a baixa temperatura para remover a umidade residual.

→ Aplicação Manual de Massa Corrida: Correção e alisamento de defeitos de superfície.

→ Secagem de Massa Corrida (40–50°C)

→ Retificação Manual de Massa Corrida: Nivelamento final da superfície antes do revestimento.

→ Acúmulo de Peças (Aprox. 100 Conjuntos): Armazenamento de buffer antes de entrar na etapa de revestimento.

→ Transferência para a Estação de Carregamento Mecânico

→ Remoção Manual de Poeira: Sopro com pistola de ar eletrostática para eliminar poeira da superfície.

→ Pulverização Automática a Pó + Retoque Manual

→ Cura do Pó (200°C, 18 Minutos): Cura térmica para derreter, nivelar e reticular quimicamente o filme de revestimento em pó.

→ Resfriamento a Ar

→ Instalação Manual de Rodízios

→ Descarregamento Assistido Humano-Máquina para Carrinho AGV

Descrição do Processo de Pintura Eletrostática a Pó

1. Preparação da Superfície

Antes do revestimento, todas as superfícies de aço carbono passam por acabamento mecânico e limpeza para remover resíduos de solda, poeira, graxa e contaminantes. A preparação adequada garante forte adesão do pó.

2. Pré-tratamento

O tratamento com solução de fosfatização melhora a resistência à corrosão e o desempenho de ligação do revestimento.

3. Secagem

A secagem a baixa temperatura remove a umidade residual, garantindo condições ideais de superfície para a aplicação do pó.

4. Aplicação Eletrostática de Pó

As partículas de pó são carregadas eletrostaticamente e pulverizadas em componentes de gabinete aterrados. A combinação de pistolas automáticas e pulverização manual garante espessura uniforme do revestimento e cobertura completa das bordas.

5. Cura

No forno de cura (200°C, 18 minutos), o pó derrete, flui e reticula quimicamente para formar um filme de revestimento liso, durável e resistente a impactos.

6. Resfriamento

O resfriamento controlado a ar estabiliza o filme de revestimento e prepara as peças para a montagem subsequente.

7. Inspeção de Qualidade

Cada componente finalizado passa por inspeção para:

• Espessura do revestimento

• Aparência da superfície

• Desempenho de adesão

• Qualidade geral do acabamento

Somente produtos qualificados prosseguem para a montagem final e expedição.
