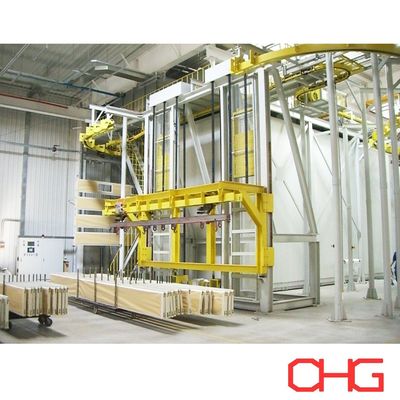

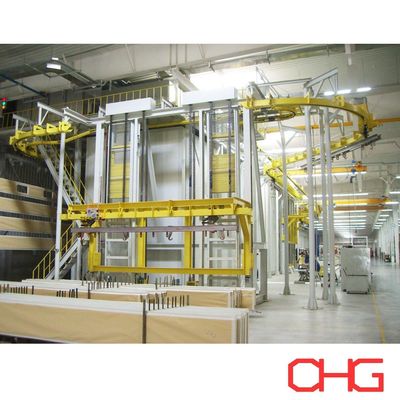

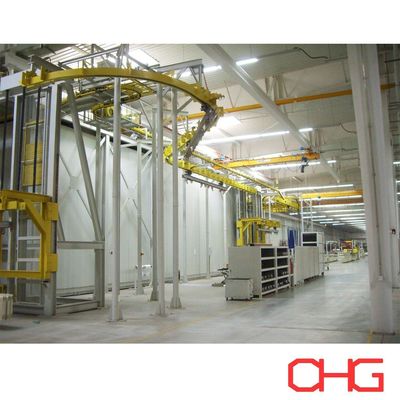

Linha de revestimento em pó com transportador aéreo e elevação para revestimento de armários de controlo eléctrico de aço

Linha de produção de revestimento em pó para gabinetes de controle elétrico

Esta linha de produção de revestimento em pó é especialmente projetada para o acabamento superficial de gabinetes de controle elétrico de aço e componentes de gabinetes. O sistema combina a aplicação automática de pó com a pulverização de retoque manual para obter uma qualidade de revestimento consistente, mesmo em estruturas de gabinete complexas e áreas rebaixadas.

A cabine de pintura com pó é fabricada em PP (polipropileno) de alta qualidade, oferecendo excelente resistência química, fácil manutenção e longa vida útil. O manuseio de materiais é realizado por meio de um sistema de transporte aéreo suspenso com estações elevatórias, garantindo uma transferência suave do produto e um fluxo de trabalho eficiente durante todo o processo de revestimento.

Processo de Produção

A linha foi projetada para otimizar a qualidade do revestimento e a eficiência da produção através de uma sequência de operações cuidadosamente controlada:

• Estação de carregamento:O transportador transportador para na posição de carregamento e o dispositivo de elevação desce para auxiliar os operadores na suspensão segura e conveniente da peça de trabalho.
• Pré-tratamento por pulverização:As peças se movem passo a passo pela seção de pré-tratamento, parando em cada estágio para processos dedicados de pulverização e limpeza para garantir uma preparação completa da superfície.
• Seção de secagem:Após o pré-tratamento, as peças entram em uma zona de secagem onde a umidade residual é removida antes da aplicação do revestimento.
• Cabine automática de pintura a pó:As peças passam continuamente pela cabine de pintura automática a uma velocidade de processo de aproximadamente 1,5 m/min. As pistolas de pulverização automáticas proporcionam uma cobertura de revestimento uniforme, enquanto os operadores podem realizar pulverização manual suplementar quando necessário.
• Cabine de retoque manual:Para áreas que exigem atenção adicional, as peças param dentro da cabine de pintura manual, permitindo que os operadores apliquem o pó com precisão em cantos, bordas e geometrias complexas.
• Forno de cura em pó:As peças revestidas são acumuladas e transportadas através da seção de cura, onde o pó derrete, flui e reticula quimicamente para formar um acabamento protetor durável.
• Zona de resfriamento:Após a cura, os produtos passam por uma área de resfriamento natural para estabilizar o revestimento e preparar as peças para o manuseio.
• Estação de descarga:O dispositivo de elevação desce novamente para auxiliar os operadores na descarga segura e eficiente dos componentes acabados.

Principais recursos

• Aplicação de pó automática + manual para ótima qualidade e flexibilidade de revestimento.

• Cabine de pintura em pó PP com excelente resistência à corrosão e fácil manutenção.

• Sistema de transporte suspenso com estações elevatórias para manuseio eficiente de materiais.

• Processo de pré-tratamento passo a passo garantindo adesão superior do revestimento.

• Pulverização automática contínua combinada com capacidade de retoque manual.

• Sistema de cura de alta qualidade para desempenho de revestimento durável e uniforme.

• Design flexível adequado para gabinetes elétricos, gabinetes de controle, invólucros de comutadores e outros produtos de chapa metálica.

Processo de revestimento em pó

1. Preparação de Superfície

O processo começa com uma limpeza completa para remover óleo, poeira e contaminantes da superfície metálica, criando a base para uma forte adesão do revestimento.

2. Pré-tratamento

Processos de pré-tratamento químico, como desengorduramento, fosfatização e enxágue, melhoram a resistência à corrosão e preparam o substrato para o revestimento em pó.

3. Secagem

Após o pré-tratamento, as peças são completamente secas para eliminar a umidade residual e garantir a qualidade do revestimento.

4. Aplicação de pó

Partículas de pó carregadas eletrostaticamente são aplicadas usando pistolas automáticas e manuais, criando uma camada de revestimento uniforme em toda a superfície.

5. Cura

As peças revestidas passam por um forno de cura onde o pó derrete e reticula, formando um acabamento resistente, durável e atraente.

6. Resfriamento

O resfriamento controlado estabiliza o revestimento e preserva suas propriedades mecânicas e estéticas.

7. Inspeção de Qualidade

Os produtos acabados passam por inspeção quanto à espessura do revestimento, aparência, adesão e qualidade geral do acabamento para garantir a conformidade com os padrões de produção.

Soluções Personalizadas

Cada linha de produção de revestimento em pó é projetada de acordo com as dimensões da peça, capacidade de produção, requisitos de revestimento e layout da fábrica do cliente. Contate-nos com suas especificações técnicas e nossa equipe de engenharia fornecerá uma proposta customizada de acordo com suas necessidades de fabricação.
