Linha automática de revestimento em pó para armários de chapa de metal com cabine de pulverização durável e processos de montagem auxiliares

Linha de produção automática de revestimento em pó para componentes de armários de aço carbono

Solução de revestimento de alta eficiência para fabricação de armários de chapa metálica

Esta linha de produção automática de revestimento em pó foi desenvolvida para componentes de armários de aço carbono, incluindo armários elétricos, corpos de armários de controle, painéis de portas,e outras estruturas fabricadas de chapas metálicasO sistema integra a preparação de superfícies, manuseamento automatizado de materiais, aplicação de pó eletrostático, cura,e processos de montagem auxiliares para alcançar desempenho estável de revestimento e produção eficiente.

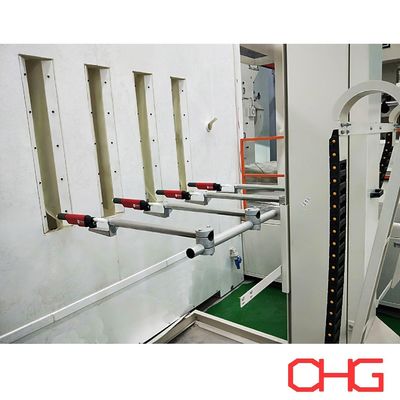

A cabine de pulverização é construída a partir de material PVC durável, oferecendo excelente resistência química e fiabilidade operacional a longo prazo.O sistema de revestimento combina pulverização eletrostática automática com operações manuais de retoque, assegurando uma cobertura completa de pó em áreas complexas como cantos, bordas, secções soldadas e estruturas embutidas.

Configuração integrada da linha de produção

O sistema de produção inclui várias secções funcionais para otimizar o processo de fabricação completo:

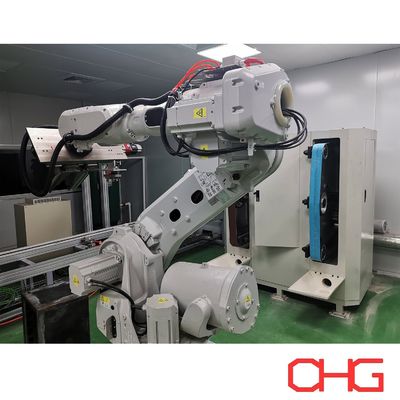

• Sistema robótico de rectificação de costuras de soldadura

• Estações manuais de acabamento de superfícies

• Processo de pré-tratamento químico

• Sistema de secagem

• Aplicação e lixação manuais de mastiga

• Sistema automático de pulverização de pó

• Estações de retoque manual de revestimento

• Forno de cura em pó

• Seção de arrefecimento

• Sistema de assistência à montagem

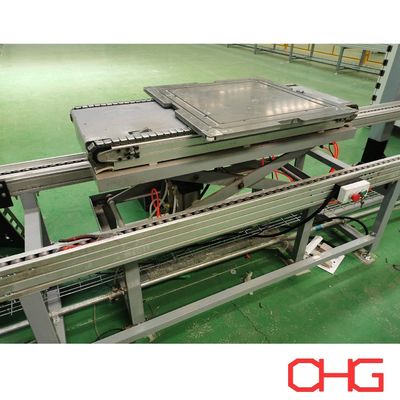

Para um fluxo de material eficiente, a linha adota uma configuração de transporte duplo:

• Transportador terrestre de tipo deslizante para pré-tratamento e transporte de componentes pesados

• Sistema de transporte aéreo para revestimento em pó, cura e movimento contínuo de produção

Este projeto melhora a estabilidade do processo, permitindo ao mesmo tempo a manipulação flexível de diferentes estruturas de gabinete.

Fluxo típico do processo de produção

Carregamento do manipulador

↓

Moagem por solda robótica e acabamento manual da superfície

↓

Tratamento de superfície por fosfato

↓

Secagem por umidade (40-50°C)

↓

Aplicação manual de mastigação

↓

Secagem com mastigação

↓

Moagem manual de mastigação

↓

Armazenamento de tampão da peça

↓

Transferência mecânica

↓

Eliminação electrostática de poeira

↓

Pulverização automática + retoque manual

↓

Curagem em pó (200°C, 18 min)

↓

Refrigeração por ar

↓

Instalação do caster

↓

Transferência assistida por veículos automotores

Principais características

Aplicação automática e manual de pó híbrido

O sistema automático de pulverização garante uma distribuição estável do pó e uma espessura de revestimento constante,enquanto as operações manuais de retoque proporcionam uma cobertura adicional para geometrias complexas e áreas que requerem acabamento detalhado.

Sistema eficiente de preparação da superfície

Os processos de moagem robótica e de acabamento manual removem efetivamente marcas de soldagem, defeitos de superfície e contaminantes, melhorando a adesão do revestimento e a qualidade da aparência final.

Arranjo flexível do transportador

A combinação de sistemas de transportador terrestre e de transportador aéreo permite um transporte otimizado para diferentes fases de produção,com um comprimento superior a 80 mm,.

Desempenho de cura fiável

O forno de cura mantém aproximadamente 200 °C durante 18 minutos, permitindo que o revestimento em pó derrete completamente, flua e se junte em uma película protetora durável com excelente desempenho mecânico.

Capacidade de produção adaptável

O sistema pode ser personalizado de acordo com:

• Dimensões e peso do gabinete

• Requisitos de capacidade de produção

• Limitações do layout da fábrica

• Nível de automação exigido

• Normas de acabamento de superfícies

Processo de revestimento em pó

1Preparação da superfície

Antes do revestimento, os componentes do armário são moídos, limpos e removidos da poeira para eliminar resíduos de soldagem, óleo e contaminantes de superfície.Isto cria uma base adequada para uma forte adesão do pó.

2. Pré- tratamento

O pré-tratamento químico é aplicado para melhorar a resistência à corrosão e melhorar a ligação entre o substrato de aço carbono e a camada de revestimento em pó.

3A secar.

Após o pré-tratamento, as peças de trabalho são secas para remover a umidade residual e garantir condições ótimas para a aplicação de pó eletrostático.

4. Revestimento por pó eletrostático

As partículas de pó carregadas são pulverizadas sobre peças de trabalho em terra com pistolas de pulverização automáticas.

5. Curagem em pó

Os componentes revestidos entram no forno de cura, onde o calor faz com que as partículas de pó derretam e se cruzem quimicamente, formando um filme de revestimento contínuo, durável e resistente à corrosão.

6- Refrigerador.

Após o curado, o arrefecimento controlado estabiliza a superfície do revestimento e prepara os componentes para montagem ou manuseio adicional.

7Inspecção de qualidade

Os produtos acabados são inspeccionados para:

• Espessura do revestimento

• Aparência da superfície

• Desempenho de adesão

• Consistência global do revestimento

Assegurar que os produtos finais cumprem os padrões de qualidade exigidos.

Fornecemos soluções de linha de produção de revestimento em pó personalizadas de acordo com as características do seu produto, requisitos de produção e condições da fábrica.Entre em contato conosco para uma proposta técnica personalizada para o seu projeto de revestimento de armários de aço carbono.
