Sistema de Transporte Livre de Energia para Prateleiras Metálicas Linha Avançada de Revestimento em Pó

Linha Automática de Pintura a Pó para Prateleiras Metálicas Longas

Sistema Personalizado de Pintura a Pó com Cabides de 13,5 Metros

Esta linha de produção automática de pintura a pó é especialmente projetada para prateleiras metálicas longas e componentes fabricados grandes semelhantes. O sistema está equipado com cabides de 13,5 metros de comprimento, permitindo que produtos de prateleiras de grandes dimensões sejam transportados de forma segura e eficiente durante todo o processo de pintura.

A cabine de pulverização de pó é fabricada em material durável de PP (polipropileno), proporcionando excelente resistência química, resistência à corrosão e longa vida útil em ambientes de pintura industrial.

Para a aplicação de pó, a linha combina pistolas de pulverização eletrostática automáticas com estações de retoque manual. A pulverização automática proporciona uma pintura eficiente e repetível nas superfícies principais, enquanto a aplicação manual permite que os operadores cubram cantos, áreas rebaixadas, juntas e outras seções de difícil acesso.

Um transportador aéreo Power and Free é utilizado para manuseio de materiais, proporcionando movimento flexível de peças e acumulação entre diferentes estágios do processo. Carregamento e descarregamento manual são adotados para acomodar as dimensões e características estruturais de produtos de prateleiras longas.

Principais Características

• Configuração de cabide de 13,5 metros para componentes de prateleiras longas

• Pulverização eletrostática automática de pó

• Retoque manual para áreas complexas e rebaixadas

• Cabine de pulverização de pó em PP

• Transportador aéreo Power and Free

• Carregamento e descarregamento manual

• Manuseio flexível de materiais para diferentes designs de prateleiras

• Configuração personalizada de processo e equipamentos

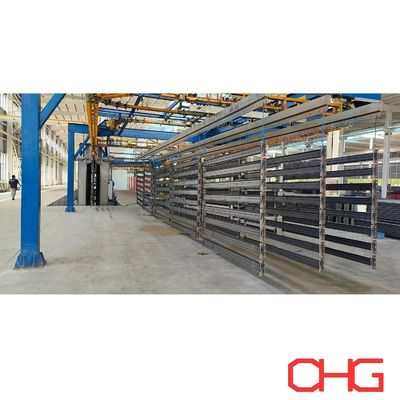

Sistema de Transportador Power and Free

O manuseio de peças longas requer consideração cuidadosa da rota do transportador, design do cabide, capacidade de carga e espaço de oficina disponível.

O transportador Power and Free permite que os carrinhos se movam, parem e acumulem de acordo com os requisitos de produção. Isso proporciona maior flexibilidade de processo do que um transportador convencional em movimento contínuo, especialmente para produtos grandes ou irregulares.

A configuração do transportador pode ser projetada de acordo com:

• Dimensões e peso máximos da peça

• Comprimento e espaçamento dos cabides

• Capacidade de produção necessária

• Tempo de ciclo do processo

• Disposição de carregamento e descarregamento

• Layout da fábrica e altura disponível

Aplicação de Pó Automática e Manual

A seção de pulverização é projetada para equilibrar a produtividade com a flexibilidade de pintura.

Pistolas de pulverização automáticas proporcionam aplicação consistente de pó durante a produção regular, ajudando a manter a espessura de filme estável e a qualidade da superfície repetível. Estações de retoque manual complementam o sistema automático onde a geometria do produto dificulta a cobertura automática completa.

Esta combinação é particularmente adequada para estruturas de prateleiras que contêm múltiplas bordas, juntas, cantos ou superfícies rebaixadas.

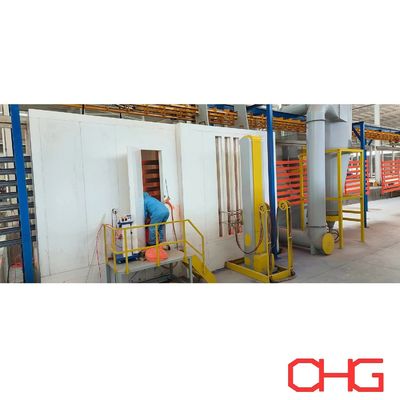

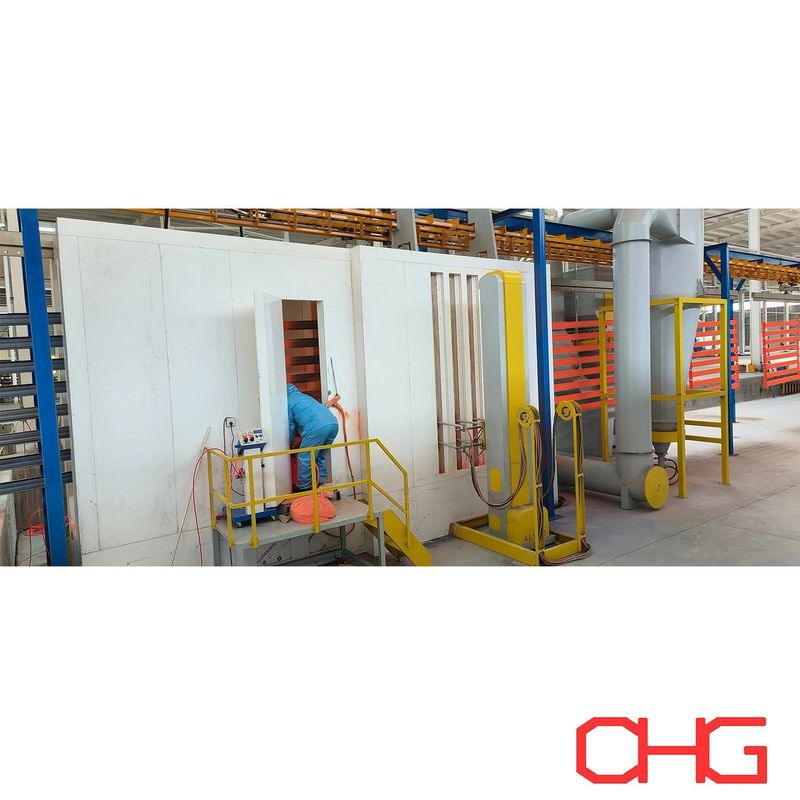

Cabine de Pulverização de Pó em PP

A cabine de pó utiliza uma estrutura de PP adequada para aplicações industriais de pintura a pó.

As vantagens incluem:

• Boa resistência química e à corrosão

• Construção durável

• Limpeza e manutenção convenientes

• Adequado para ambientes de produção contínua

• Dimensões da cabine adaptáveis de acordo com o tamanho da peça

A cabine, o sistema de extração, o equipamento de recuperação de pó e a disposição das pistolas podem ser configurados de acordo com os requisitos de produção.

Processo de Pintura a Pó

1. Limpeza e Preparação da Superfície

Antes da pintura, os componentes metálicos devem ser devidamente limpos para remover óleo, graxa, poeira, resíduos de fabricação e outros contaminantes da superfície.

A preparação eficaz da superfície fornece um substrato limpo para o tratamento químico subsequente e ajuda a melhorar a adesão do revestimento e o desempenho de acabamento a longo prazo.

2. Pré-tratamento

Após a limpeza, as peças passam por um processo de pré-tratamento adequado de acordo com o material do substrato e a resistência à corrosão necessária.

O processo pode incluir várias etapas de limpeza, enxágue e tratamento de conversão. A configuração exata do pré-tratamento é selecionada de acordo com o material do produto, o ambiente operacional e o desempenho de pintura necessário.

3. Secagem

Após o pré-tratamento, a umidade residual é removida antes da pulverização de pó.

As peças passam por uma seção de secagem até que as superfícies estejam suficientemente secas para a aplicação eletrostática de pó. A secagem adequada ajuda a prevenir defeitos de pintura causados por água ou umidade remanescente.

4. Aplicação Eletrostática de Pó

As peças preparadas entram na cabine de pulverização de pó, onde o pó carregado eletrostaticamente é aplicado em superfícies metálicas aterradas.

Pistolas de pulverização automáticas realizam a operação de pintura primária, proporcionando deposição de pó eficiente e repetível. O retoque manual pode então ser usado para áreas que requerem cobertura adicional.

Este método de pulverização combinado ajuda a alcançar:

• Distribuição uniforme de pó

• Espessura de revestimento consistente

• Melhor cobertura de estruturas complexas

• Redução da carga de trabalho de pulverização manual

• Qualidade de produção estável

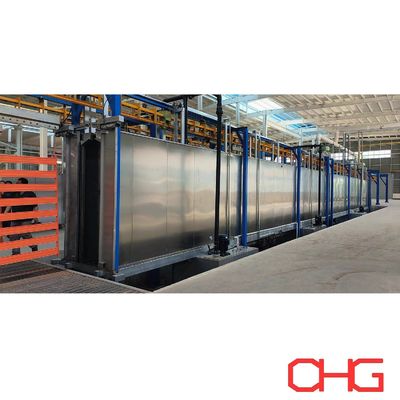

5. Cura do Pó

Após a pulverização, os produtos pintados são transportados para o forno de cura.

Sob condições de aquecimento controladas, o pó aplicado derrete, flui e reticula quimicamente para formar um filme de revestimento contínuo. Parâmetros de cura corretos são selecionados de acordo com a especificação do pó, características da peça e desempenho de revestimento necessário.

6. Resfriamento

Após sair do forno de cura, as peças acabadas são deixadas para esfriar antes de manuseio posterior.

A etapa de resfriamento estabiliza o revestimento acabado e prepara os produtos para inspeção, descarregamento ou processos de produção subsequentes.

7. Inspeção Final de Qualidade

Os produtos acabados podem ser inspecionados de acordo com os requisitos de pintura aplicáveis.

Os itens típicos de inspeção incluem:

• Espessura do revestimento

• Aparência da superfície

• Uniformidade do revestimento

• Adesão

• Cor e acabamento

• Defeitos visíveis de revestimento

Soluções de Pintura a Pó Projetadas Personalizadamente

Nossas linhas de produção de pintura a pó são projetadas sob medida de acordo com os produtos de cada cliente, requisitos de produção e condições de fábrica, em vez de serem fornecidas como uma única configuração padrão.

Parâmetros de engenharia importantes incluem:

• Dimensões e peso da peça

• Capacidade de produção diária ou horária

• Material do produto

• Desempenho de revestimento necessário

• Requisitos de pré-tratamento

• Número de cores e frequência de troca de cor

• Espaço de fábrica disponível

• Fonte de energia de aquecimento

• Nível de automação necessário

Com base nessas informações, podemos desenvolver um layout de processo adequado, configuração de transportador, sistema de pulverização, solução de cura e arranjo geral de equipamentos.

Entre em contato conosco com as especificações do seu produto e requisitos de produção para receber uma proposta técnica personalizada e cotação para o seu projeto de pintura a pó.
