Linha Automática de Pintura a Pó Oferecendo Eficiência de Produção Estável e Soluções de Revestimento Adaptáveis para Componentes Metálicos

Linha automática de revestimento em pó para vários componentes metálicos

Sistema flexível de revestimento em pó com potência e transportador livre

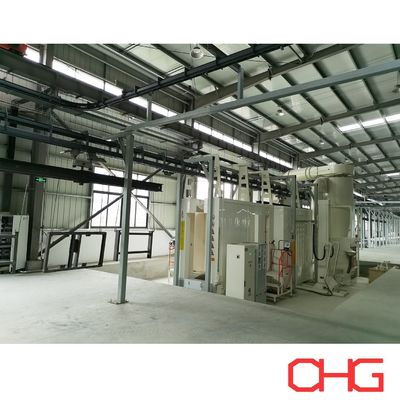

Esta linha de produção automática de revestimento em pó é projetada para componentes metálicos industriais com diferentes dimensões, pesos, formas e características estruturais.Combinando pulverização eletrostática automática, retoque manual e um transportador aéreo Power and Free, o sistema fornece uma solução de revestimento eficiente e adaptável para uma ampla gama de produtos metálicos.

A cabine de pulverização é fabricada a partir de material de PP (polipropileno) durável, oferecendo excelente resistência química e à corrosão para uma operação confiável a longo prazo.

O carregamento e descarregamento manuais proporcionam uma flexibilidade adicional no manuseio de diferentes geometrias de peças de trabalho,enquanto as secções de transporte e pulverização automatizadas ajudam a manter uma eficiência de produção estável e uma qualidade de revestimento consistente.

Pulverização automática com retoque manual

O sistema de aplicação de pó combina pistolas de pulverização automáticas com revestimento manual suplementar.

As armas automáticas realizam a principal operação de pulverização, fornecendo aplicação repetível de pó em superfícies padrão.As estações de ajuste manual permitem que os operadores apliquem pó adicional em áreas que podem ser difíceis de serem alcançadas por armas automáticas.

Esta configuração é particularmente útil para produtos com:

• Geometrias complexas

• Processos em recessos

• Cantos e bordas

• Estruturas soldados

• Superfícies irregulares

• Configurações de produtos diferentes na mesma linha

A combinação de pulverização automática e manual proporciona um equilíbrio prático entre eficiência de produção e flexibilidade do revestimento.

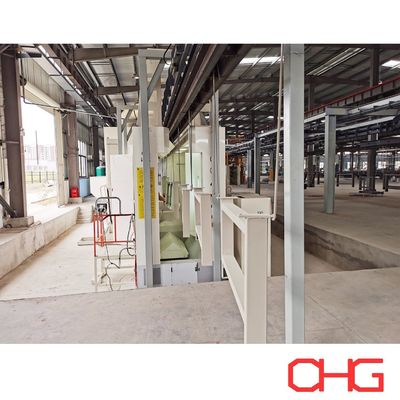

Caixa de pulverização de PP

A cabine de pulverização é construída a partir de material de polipropileno (PP) adequado para aplicações industriais de revestimento em pó.

As principais características incluem:

• Boa resistência química

• Construção resistente à corrosão

• Desempenho durável

• Limpeza e manutenção convenientes

• Adaptabilidade às diferentes dimensões da peça

As dimensões da cabine, o arranjo automático da arma, as posições manuais de pulverização, o sistema de extração e a configuração de recuperação de pó podem ser projetados de acordo com os requisitos específicos de produção.

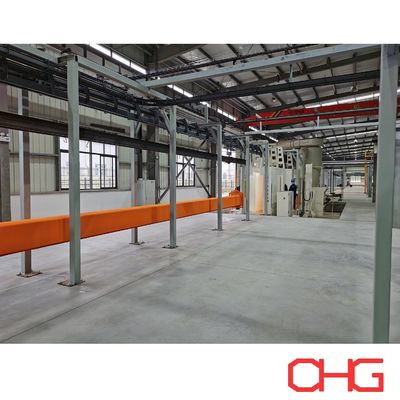

Sistema de transporte aéreo de potência e livre

Um transportador Power and Free transporta peças entre as diferentes secções da linha de produção.

Em comparação com um transportador convencional em movimento contínuo, o sistema Power and Free proporciona uma maior flexibilidade no controlo de transportadores individuais.Peças de trabalho transportáveis, interrompidos, acumulados ou liberados de acordo com os requisitos do processo.

Os principais benefícios incluem:

• Movimento flexível do suporte

• Transporte estável de diferentes peças de trabalho

• Capacidade de acumulação

• Utilização eficiente do espaço da oficina

• Adaptabilidade a diferentes tempos de processo

• Programação flexível da produção

A capacidade do transportador, o espaçamento do transportador, a velocidade, o projeto do cabide e o roteamento são determinados de acordo com a peça de trabalho e a produção necessária.

Carregamento e descarregamento manual

As áreas de carregamento e descarregamento manuais dedicadas permitem aos operadores posicionar e remover peças de trabalho de acordo com a sua geometria individual.

Esta disposição é adequada para a produção que envolva vários tipos de produtos, porque proporciona flexibilidade sem exigir um sistema de manuseio automático dedicado para cada configuração de peça de trabalho.

Os arranjos de carga e os cabos podem ser personalizados de acordo com:

• Dimensões do produto

• Peso da peça de trabalho

• Pontos de suspensão

• Orientação para o produto

• Cobertura de revestimento exigida

• Capacidade de produção

Processo típico de revestimento em pó

Uma linha de produção completa de revestimento em pó normalmente inclui tratamento de superfície, secagem, aplicação de pó, cura e resfriamento antes do descarregamento dos produtos acabados.

1Preparação da superfície

As peças metálicas são primeiro limpas para remover contaminantes que possam interferir no tratamento e revestimento subsequentes.

Dependendo do substrato e da condição inicial da superfície, a preparação pode remover:

• Óleo e graxa

• Pó e sujeira

• Resíduos de transformação

• Outros contaminantes de superfície

A limpeza eficaz das superfícies constitui a base para um pré-tratamento e um desempenho estáveis do revestimento.

2Pré-tratamento químico

Após a limpeza inicial, as peças de trabalho são submetidas a um processo de pré-tratamento químico adequado.

O processo exato depende do material do substrato e da proteção contra corrosão necessária.

• Desengraxante

• Limpeza

• Fósforos

• Tratamento de conversão

• Passivação

• Enxaguamento final

O pré-tratamento ajuda a melhorar a adesão do revestimento e contribui para a resistência à corrosão do sistema de revestimento completo.

3. secagem por umidade

Após o pré- tratamento, a humidade residual deve ser removida antes da aplicação do pó.

As peças de trabalho passam por uma secção de secagem em condições controladas para proporcionar uma superfície limpa e seca para pulverização eletrostática.

4Aplicação de pó eletrostático

As peças de trabalho preparadas entram na cabina de pulverização, onde o pó carregado eletrostaticamente é aplicado em superfícies metálicas em terra.

As pistolas de pulverização automáticas fornecem a aplicação primária de revestimento, enquanto o retoque manual pode ser usado para áreas complexas ou de difícil acesso.

O sistema de pulverização é concebido para:

• Distribuição consistente do pó

• Espessura estável do revestimento

• Aplicação eficiente de pó

• Cobertura completa das superfícies necessárias

• Qualidade de acabamento repetível

5. Curagem em pó

Após a pulverização, as peças revestidas são transportadas para o forno de cura.

Sob condições de cura controladas, o pó derrete, flui e se liga quimicamente para formar um filme de revestimento contínuo.

A temperatura de cura e o tempo de residência são determinados de acordo com a especificação do pó, o material da peça, a espessura e o desempenho de revestimento exigido.

6- Refrigerador.

Após deixarem o forno de cura, os produtos revestidos entram na fase de arrefecimento.

Um arrefecimento suficiente estabiliza o revestimento acabado e permite que as peças sejam manuseadas com segurança durante a inspeção e descarregamento.

7Inspecção final da qualidade

Os produtos acabados podem ser inspeccionados de acordo com as especificações de revestimento exigidas.

Os elementos de inspecção típicos incluem:

• Espessura do revestimento

• Aparência da superfície

• Cor e brilho

• Adesão

• Uniformidade do revestimento

• Defeitos visíveis na superfície

Os requisitos de inspecção podem ser definidos de acordo com os padrões de produto e qualidade do cliente.

Principais vantagens

Esta linha automática de revestimento em pó fornece:

• Processamento flexível de diferentes componentes metálicos

• Pulverização automática para uma produção eficiente

• Toque manual para geometrias complicadas

• Construção de cabines de pulverização de PP duráveis

• Energia flexível e manuseio livre de materiais

• Adaptabilidade a vários tipos de produtos

• Qualidade de revestimento consistente e repetível

• Configuração de equipamento personalizada

Linhas de produção de revestimento em pó personalizadas

As nossas linhas de revestimento em pó não se baseiam numa única configuração padrão. Cada sistema é projetado de acordo com os produtos reais do cliente, os requisitos de produção e as condições da fábrica.

Informações importantes para a concepção de linhas incluem:

• Material da peça

• Dimensões e peso máximos

• Desenhos ou fotografias do produto

• Capacidade horária ou diária necessária

• Requisitos de pré-tratamento

• Especificações do revestimento em pó

• Número de cores e frequência de mudança de cor

• Dimensões de fábrica disponíveis

• Energia de aquecimento preferencial

• Nível de automação exigido

Com base nestes parâmetros, podemos desenvolver um fluxo de processo adequado, layout de equipamentos, configuração de transportador Power e Free, sistema de pulverização, solução de cura e sistema de controle.

Entre em contato conosco com as suas informações de produto e requisitos de produção para uma proposta técnica personalizada e cotação.
