Linha Automática de Pintura a Pó com Sistema de Transportador Power and Free para Soluções Flexíveis de Revestimento de Componentes Metálicos Industriais

Linha de produção automática de revestimento em pó com potência e transportador livre

Solução de revestimento industrial flexível para vários componentes metálicos

Esta linha de produção automática de revestimento em pó é projetada para componentes metálicos com diferentes dimensões, formas e características estruturais.O sistema combina a aplicação automatizada de pó com o manuseamento flexível de materiais para proporcionar uma qualidade de revestimento estável e uma produção eficiente para uma ampla gama de produtos industriais.

A cabine de pulverização é construída a partir de material PVC durável, proporcionando boa resistência química e desempenho confiável em ambientes de revestimento industrial.

Para a aplicação de pó, pistolas de pulverização eletrostáticas automáticas são combinadas com estações de retoque manual.enquanto a pulverização manual fornece uma cobertura adicional para os cantos, áreas empenhadas e geometrias complexas da peça.

A linha adota um sistema de transporte aéreo Power e Free, enquanto o carregamento e descarregamento são realizados manualmente.flexibilidade de produção, e manipulação eficiente da peça.

Principais características

• Apto para peças metálicas de vários tamanhos e formas

• Cabine de pulverização de PVC

• Aplicação automática de pó eletrostático

• Pulverização manual suplementar de retoque

• Transportador aéreo de potência e livre

• Carregamento e descarregamento manuais

• Disposições de produção flexíveis

• Engenharia personalizada de acordo com os requisitos da peça

Pulverização automática e manual

A secção de pulverização combina pistolas de pulverização automáticas com capacidade de revestimento manual.

A pulverização automática permite a aplicação repetida de pó nas principais superfícies da peça, ajudando a melhorar a eficiência da produção e a consistência do revestimento.

Para componentes com estruturas complicadas, os operadores podem realizar pulverizações manuais de retoque em áreas como:

• Cantos e bordas

• Processos em recessos

• Áreas soldadas

• Superfícies irregulares

• Localizações de difícil acesso

Esta configuração híbrida permite à linha de produção processar uma maior variedade de produtos, mantendo a qualidade de acabamento estável.

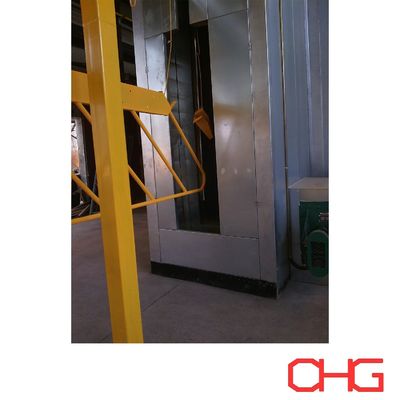

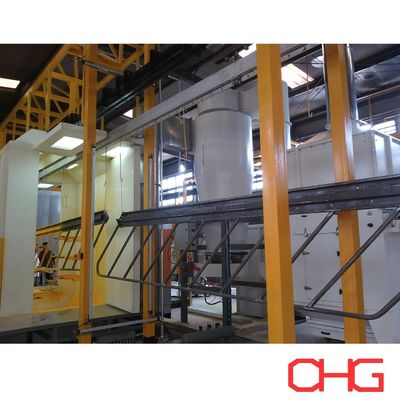

Cabine de pulverização de PVC

A cabine de pó utiliza uma estrutura de PVC concebida para aplicações industriais de revestimento em pó.

A configuração da cabine pode ser projetada de acordo com:

• Dimensões máximas da peça

• Número de pistolas de pulverização automáticas

• Requisitos de pulverização manual

• Disposição do transportador

• Método de recuperação do pó

• Capacidade de produção necessária

Os sistemas de extracção e recuperação trabalham em conjunto com a cabine para manter um ambiente de pulverização adequado e recolher o pó excessivo.

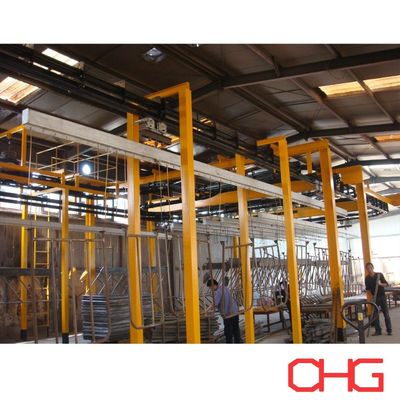

Conveyor aéreo de energia e livre

A linha de produção utiliza um transportador Power and Free para transportar peças de trabalho através de diferentes secções do processo.

Ao contrário de um transportador convencional em movimento contínuo, um sistema Power and Free proporciona maior flexibilidade no controlo do movimento do transportador e do fluxo de produção.

Dependendo da concepção do processo, os transportadores podem ser:

• Transporte entre as fases de produção

• Parado nas posições designadas

• Acumulado quando necessário

• Liberado de acordo com os requisitos do processo

Esta flexibilidade é particularmente útil quando diferentes secções de processamento exigem diferentes tempos de funcionamento.

O roteamento do transportador, o espaçamento do transportador, o design do cabide, a capacidade de carga e a velocidade de operação são personalizados de acordo com as peças de trabalho reais e os requisitos de produção.

Carregamento e descarregamento manual

As peças de trabalho são carregadas e retiradas manualmente do sistema de transportador em estações designadas.

O manuseio manual proporciona uma maior adaptabilidade quando a linha de produção processa componentes com diferentes dimensões, formas ou requisitos de suspensão.

Os cabos e os acessórios adequados podem ser concebidos de acordo com a geometria do produto para garantir o transporte estável e o posicionamento adequado durante a pulverização e a cura.

Fluxo do processo de revestimento em pó

Uma linha de produção típica de revestimento em pó consiste nas seguintes fases principais:

Preparação da superfície → Pré-tratamento → Secagem → Pulverização → Curagem → Refrigeração → Inspeção de qualidade

1Preparação da superfície

Antes do pré-tratamento químico e da aplicação de pó, as peças de trabalho metálicas devem ser devidamente limpas.

A finalidade da preparação da superfície é remover contaminantes tais como:

• Óleo

• Gordura

• Polvo

• Sujidade

• Resíduos de transformação

• Outra contaminação da superfície

Um substrato limpo fornece uma base fiável para os processos de pré-tratamento e revestimento subsequentes.

2. Pré- tratamento

Após a limpeza inicial, as peças de trabalho são submetidas a um processo de pré-tratamento químico adequado.

O processo específico é selecionado de acordo com o material do substrato, a condição da superfície e o desempenho de corrosão exigido.

Os estágios típicos podem incluir:

• Desengraxante

• Enxaguamento com água

• Condicionamento da superfície

• Tratamento por fosfatagem ou outro tratamento de conversão

• Enxaguamento final

O tratamento prévio adequado ajuda a melhorar a adesão do revestimento e aumenta a resistência à corrosão do sistema de revestimento acabado.

3A secar.

Após o pré-tratamento, a umidade residual é removida antes da pulverização.

As peças de trabalho passam por uma secção de secagem onde o aquecimento controlado proporciona uma superfície suficientemente seca para a aplicação de pó eletrostático.

A secagem adequada ajuda a prevenir defeitos de revestimento relacionados com a umidade e contribui para uma qualidade de acabamento consistente.

4Aplicação de pó eletrostático

As peças de trabalho preparadas entram na cabina de pulverização.

As partículas de pó são carregadas eletrostaticamente pelas pistolas de pulverização e atraídas para as peças metálicas em terra, formando uma camada uniforme de pó sobre as superfícies necessárias.

As armas automáticas realizam a principal operação de pulverização, enquanto o retoque manual pode ser usado quando for necessária uma cobertura adicional.

O sistema combinado de pulverização proporciona:

• Distribuição consistente do pó

• Espessura estável do revestimento

• Aplicação eficiente

• Melhoria da cobertura dos componentes complexos

• Manipulação flexível de diferentes produtos

5. Curagem em pó

Após a aplicação de pó, as peças revestidas são transportadas para o forno de cura.

Sob condições de aquecimento controlado, o revestimento em pó derrete, flui e se liga quimicamente para formar um filme de revestimento contínuo e durável.

Os parâmetros de curagem são determinados em função de factores tais como:

• Especificação do pó

• Material da peça

• Espessura do metal

• Geometria do produto

• Performance de revestimento exigida

É essencial uma cura correta para obter a aparência e as propriedades mecânicas exigidas do revestimento acabado.

6- Refrigerador.

Após deixarem o forno de cura, os componentes revestidos entram na fase de arrefecimento.

As peças de trabalho são suficientemente arrefecidas para estabilizar o revestimento e permitir um manuseamento seguro durante a inspecção e descarga.

7Inspecção de qualidade

Os componentes acabados são submetidos a inspecção de acordo com as especificações de revestimento exigidas.

Os elementos de inspecção típicos incluem:

• Espessura do revestimento

• Aparência da superfície

• Uniformidade do revestimento

• Adesão

• Cor e brilho

• Defeitos visíveis do revestimento

Os produtos qualificados podem então proceder ao descarregamento, montagem, embalagem ou processos de fabricação subsequentes.

Design de linha de revestimento em pó personalizado

Cada projeto de revestimento em pó tem requisitos diferentes, por isso as nossas linhas de produção são projetadas de acordo com os produtos reais do cliente, a produção necessária, as especificações de revestimento,e condições de fábrica disponíveis.

Informações importantes para a elaboração de uma proposta técnica incluem:

• Material da peça

• Dimensões máximas do produto

• Peso máximo da peça de trabalho

• Capacidade de produção necessária

• Desenhos ou fotografias do produto

• Requisitos de pré-tratamento

• Requisitos de desempenho do revestimento

• Número de cores e frequência de mudança de cor

• Layout da fábrica e espaço disponível

• Fontes de energia disponíveis

• Nível de automação exigido

Com base nestes parâmetros, podemos desenvolver uma solução personalizada que abrange o sistema de pré-tratamento, transportador Power e Free, cabine de pulverização de PVC, equipamento de aplicação de pó, sistema de cura,e do traçado geral da linha de produção.

Entre em contato conosco com suas especificações de produto e requisitos de produção para uma proposta e cotação personalizada de linha de revestimento em pó.
