Linha Completa de Pré-tratamento para Limpeza de Superfície Metálica e Condicionamento Químico Antes da Aplicação de Pintura Eletrostática a Pó

Sistema Automático de Pré-tratamento por Aspersão para Linhas de Pintura a Pó

Preparação de Superfície Metálica Industrial Antes da Pintura a Pó

O sistema de pré-tratamento por aspersão é uma parte essencial de uma linha de produção completa de pintura a pó. Sua função principal é remover óleo, sujeira, resíduos de processamento e outros contaminantes das peças metálicas, ao mesmo tempo em que prepara quimicamente o substrato para a aplicação subsequente de pó.

Durante a operação, as peças viajam através de seções de tratamento fechadas onde soluções de limpeza, enxágue e tratamento de conversão são aplicadas através de bicos de aspersão estrategicamente arranjados. Um processo de pré-tratamento adequadamente configurado ajuda a melhorar a adesão da pintura a pó, a proteção contra corrosão e a consistência geral do acabamento.

A sequência do processo, os produtos químicos de tratamento, o número de estágios, as dimensões do equipamento e os parâmetros operacionais podem ser personalizados de acordo com o material da peça, a condição da superfície, a capacidade de produção e o desempenho de revestimento exigido.

Como Funciona o Sistema de Pré-tratamento por Aspersão

As peças são transportadas através de uma série de zonas de tratamento pelo transportador da linha de produção. Bombas circulam os líquidos de processo necessários de tanques individuais para tubos de aspersão e bicos posicionados ao redor das peças.

Cada estágio executa uma função específica de limpeza, enxágue ou tratamento químico antes que os produtos passem para a próxima seção.

Um processo típico pode incluir:

Desengraxe → Enxágue com Água → Tratamento de Conversão → Enxágue com Água → Enxágue Final → Secagem de Umidade

Estágios de tratamento adicionais podem ser incorporados onde exigido pela especificação do produto ou do revestimento.

Principais Estágios de Pré-tratamento

1. Desengraxe e Limpeza

O primeiro tratamento químico remove a contaminação acumulada durante a fabricação, usinagem, armazenamento e manuseio.

Contaminantes típicos incluem:

• Óleo e graxa

• Poeira e sujeira

• Fluidos de usinagem

• Impressões digitais

• Resíduos de fabricação

• Outra contaminação de superfície

A solução de limpeza é aspergida nas peças através de múltiplos bicos para fornecer contato eficaz com as superfícies necessárias.

Um desengraxe completo cria um substrato limpo e prepara a peça para o tratamento químico subsequente.

2. Enxágue com Água

Após o desengraxe, os produtos passam por uma ou mais seções de enxágue.

Os estágios de enxágue removem os produtos químicos de limpeza residuais e contaminantes da peça antes do próximo processo de tratamento.

O enxágue eficaz também ajuda a:

• Reduzir o arraste de produtos químicos

• Limitar a contaminação entre os tanques de processo

• Manter condições de banho mais estáveis

• Melhorar a consistência geral do pré-tratamento

Múltiplos estágios de enxágue ou enxágue em cascata podem ser incorporados de acordo com os requisitos do processo.

3. Condicionamento de Superfície

Onde exigido pelo processo químico selecionado, um estágio de condicionamento de superfície pode ser incorporado antes do tratamento de conversão.

Em vez de simplesmente aumentar a rugosidade da superfície, este estágio é usado para estabelecer uma condição de superfície mais adequada e uniforme para o processo de conversão subsequente.

A necessidade de condicionamento de superfície depende do material do substrato e da química de pré-tratamento selecionada.

4. Tratamento de Conversão

Após a limpeza e o enxágue, a superfície metálica pode passar por um tratamento de conversão adequado para melhorar a adesão do revestimento e o desempenho contra corrosão.

Dependendo do substrato e dos requisitos do projeto, as opções de tratamento podem incluir:

• Fosfatização de ferro

• Fosfatização de zinco

• Outros processos de revestimento de conversão

• Passivação onde necessário

O processo químico exato deve ser selecionado de acordo com o material da peça, a resistência à corrosão exigida, a especificação da pintura a pó e os padrões de qualidade aplicáveis.

5. Enxágue Final

Após o tratamento de conversão, um enxágue adicional remove resíduos químicos indesejados antes da secagem.

A configuração do enxágue final pode ser projetada de acordo com o processo químico selecionado e a qualidade de superfície exigida.

Onde necessário, água purificada ou desionizada também pode ser incorporada nos estágios de enxágue final.

6. Secagem de Umidade

Antes de entrar na cabine de pulverização de pó, a água residual deve ser removida das peças tratadas.

A seção de secagem fornece aquecimento controlado para garantir que os produtos cheguem ao estágio de aplicação de pó com superfícies suficientemente secas.

A remoção adequada de umidade ajuda a reduzir defeitos de revestimento e fornece condições estáveis para a pulverização eletrostática de pó.

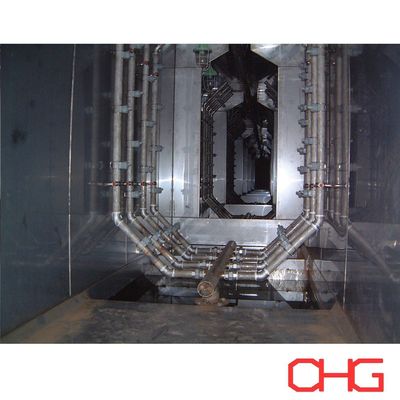

Sistema de Circulação por Aspersão

A circulação eficiente de líquidos é uma parte importante do equipamento de pré-tratamento.

Cada estágio do processo pode incorporar componentes como:

• Tanques de processo

• Bombas de circulação

• Tubos de aspersão

• Bicos de aspersão

• Filtros

• Equipamentos de aquecimento

• Controle de nível de líquido

• Tubulações e válvulas

O arranjo dos bicos de aspersão é projetado de acordo com as dimensões e geometria da peça para fornecer cobertura de tratamento eficaz.

A capacidade da bomba, a pressão de aspersão, a quantidade de bicos e o arranjo dos tubos são selecionados de acordo com os requisitos reais do processo, em vez de usar uma configuração padrão fixa.

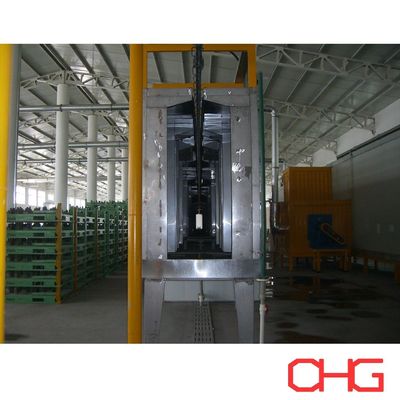

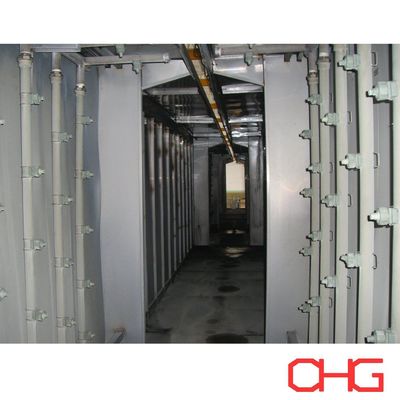

Túnel de Pré-tratamento Fechado

As seções de tratamento por aspersão são tipicamente fechadas dentro de um túnel de pré-tratamento para conter os líquidos de aspersão e separar os processos químicos individuais.

O túnel e os tanques de processo podem ser fabricados com materiais adequados resistentes à corrosão, de acordo com os produtos químicos usados em cada estágio de tratamento.

O design do equipamento pode incorporar:

• Portas de acesso

• Áreas de inspeção

• Dispositivos de drenagem

• Contenção de névoa

• Acesso para manutenção

• Separação entre zonas de tratamento

O comprimento total do túnel é determinado pela velocidade do transportador, tempo de tratamento necessário, número de estágios do processo e dimensões da peça.

Controle Automático de Processo

O sistema de pré-tratamento pode ser integrado ao sistema de controle PLC e HMI da linha de produção.

Dependendo dos requisitos do projeto, o sistema pode controlar ou monitorar:

• Temperatura do banho

• Operação da bomba

• Pressão de aspersão

• Nível de líquido

• Equipamentos de aquecimento

• Operação do transportador

• Sequência do processo

• Status do equipamento

• Condições de alarme

A concentração química também pode ser monitorada ou gerenciada usando instrumentos apropriados e sistemas de dosagem química, onde necessário.

O controle centralizado ajuda a manter condições operacionais repetíveis e simplifica o gerenciamento da produção.

Principais Vantagens

• Limpeza Eficiente da Superfície: A circulação de alta pressão e os bicos de aspersão adequadamente arranjados fornecem limpeza e tratamento químico eficazes para componentes metálicos transportados continuamente.
• Qualidade Consistente de Pré-tratamento: Condições de processo controladas ajudam a manter a preparação de superfície repetível antes da aplicação do pó.
• Melhora da Adesão do Revestimento: A remoção de contaminação e a aplicação do tratamento de conversão apropriado criam um substrato adequado para a pintura a pó subsequente.
• Proteção Aprimorada Contra Corrosão: Um processo de pré-tratamento corretamente selecionado pode contribuir significativamente para a resistência à corrosão do sistema de revestimento completo.
• Produção Contínua: O pré-tratamento por aspersão integra-se facilmente com linhas de pintura a pó transportadas, permitindo que as peças se movam continuamente do tratamento de superfície para a secagem e aplicação de pó.
• Configuração Flexível do Processo: O número de estágios de tratamento, processos químicos, dimensões do túnel, sistema de aspersão e nível de automação podem ser adaptados à aplicação específica.

Aplicações Típicas

Sistemas de pré-tratamento por aspersão podem ser usados para uma ampla variedade de produtos metálicos industriais, incluindo:

• Componentes automotivos

• Armários e gabinetes elétricos

• Móveis metálicos

• Prateleiras e estantes de armazenamento

• Componentes de HVAC

• Peças de máquinas

• Equipamentos agrícolas

• Portas e batentes metálicos

• Produtos de aço fabricados

• Componentes metálicos industriais em geral

Diferentes configurações de processo podem ser desenvolvidas para aço, aço galvanizado, alumínio e outros substratos adequados.

Soluções Personalizadas de Pré-tratamento por Aspersão

Cada sistema de pré-tratamento é projetado de acordo com os produtos do cliente e o desempenho de revestimento exigido.

Informações importantes para o projeto do sistema incluem:

• Material da peça

• Dimensões e peso máximos

• Condição da superfície antes do tratamento

• Capacidade de produção necessária

• Velocidade do transportador

• Desempenho de corrosão exigido

• Processo químico de pré-tratamento

• Dimensões disponíveis da fábrica

• Qualidade da água e condições de fornecimento

• Fonte de energia de aquecimento

• Requisitos de tratamento de águas residuais

• Nível de automação exigido

Com base nesses parâmetros, podemos desenvolver uma solução personalizada cobrindo o processo de pré-tratamento, túnel de aspersão, tanques de processo, bombas de circulação, arranjo de bicos, sistema de aquecimento, seção de secagem de umidade, sistema de controle e integração com a linha completa de pintura a pó.

Entre em contato conosco com as informações de sua peça e produção para uma proposta de sistema de pré-tratamento por aspersão personalizado.
