Linha de produção automática de revestimento em pó para perfis Tecnologia avançada e eficiência

Linha Automática de Pintura a Pó para Perfis de Alumínio

Sistema Integrado de Acabamento a Pó para Extrudados de Alumínio

Esta linha automática de pintura a pó é desenvolvida para o acabamento contínuo de superfícies de perfis de alumínio com diferentes comprimentos, secções transversais e requisitos de aplicação.

Um sistema de transporte aéreo transporta os perfis através das principais secções de processamento, proporcionando um movimento estável da peça e conectando pré-tratamento, secagem, aplicação de pó, cura e arrefecimento num fluxo de produção integrado.

Carregamento e descarregamento manuais são utilizados para manter a flexibilidade no processamento de diferentes tipos de perfis ou lotes de produção. O sistema completo é projetado de acordo com os produtos do cliente, a produção necessária, os padrões de revestimento e o espaço de oficina disponível.

Principais Características do Sistema

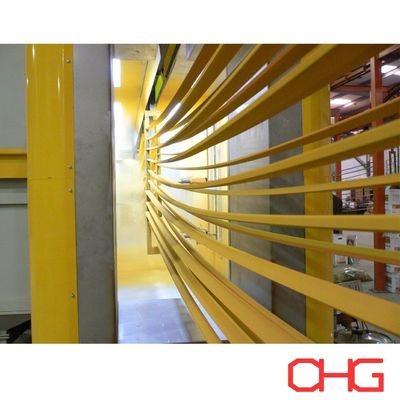

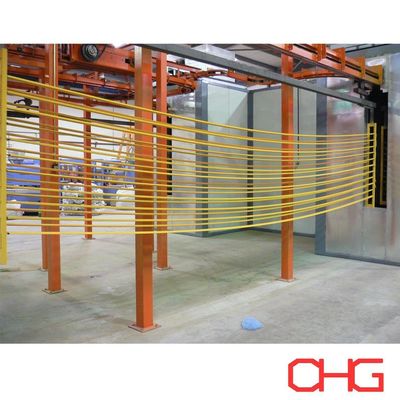

Transporte Contínuo Aéreo

O transportador aéreo proporciona movimento contínuo de perfis de alumínio entre diferentes etapas do processo, ao mesmo tempo que reduz a quantidade de espaço de oficina necessário para manuseio de materiais.

A configuração do transportador é determinada de acordo com:

• Comprimento e secção transversal do perfil

• Peso da peça

• Número de perfis por gancho

• Capacidade de produção necessária

• Espaçamento dos ganchos

• Tempo de processo

• Altura livre da fábrica

Ganchos personalizados podem ser projetados para manter o posicionamento adequado da peça durante o pré-tratamento, pulverização e cura.

Carregamento e Descarregamento Manual Flexível

Os perfis são colocados manualmente nos ganchos do transportador na estação de carregamento e removidos após a pintura e arrefecimento.

Esta disposição proporciona flexibilidade ao manusear produtos com diferentes comprimentos e geometrias de secção transversal, sem a necessidade de equipamentos de carregamento automático complexos.

Aplicação Automática de Pó

A secção de pulverização pode utilizar pistolas de pulverização eletrostática automáticas e reciprocadores para aplicação contínua de pó.

Onde a geometria do produto requer cobertura adicional, estações de retoque manual também podem ser incorporadas na linha.

Processo de Produção Típico

Um processo completo de pintura de perfis de alumínio pode ser organizado como:

Carregamento → Limpeza de Superfície → Pré-tratamento Químico → Secagem de Humidade → Pulverização Eletrostática de Pó → Cura → Arrefecimento → Inspeção → Descarregamento

A sequência exata de pré-tratamento e os parâmetros de pintura são determinados de acordo com a liga de alumínio, o acabamento necessário, o desempenho de corrosão e o sistema de pó selecionado.

1. Limpeza de Superfície

Antes do tratamento químico, os contaminantes devem ser removidos da superfície do alumínio.

A limpeza é projetada para eliminar substâncias como:

• Óleo e gordura

• Poeira

• Resíduos de extrusão

• Contaminação por manuseio

• Outras impurezas superficiais

Uma limpeza eficaz prepara o substrato para o tratamento químico subsequente e contribui para um desempenho estável do revestimento.

2. Pré-tratamento de Alumínio

Após a limpeza, os perfis passam por um processo de pré-tratamento químico apropriado.

Dependendo da especificação do revestimento, o processo pode incluir:

• Desengorduramento

• Enxaguamento com água

• Tratamento de corrosão ou de superfície

• Enxaguamento adicional

• Tratamento de conversão

• Enxaguamento final

Para perfis de alumínio, tratamentos de conversão adequados com ou sem cromo podem ser selecionados de acordo com o desempenho de revestimento necessário e as especificações do projeto.

O pré-tratamento pode ser projetado como um sistema de pulverização ou imersão, dependendo da geometria do perfil, capacidade de produção, processo químico e condições da fábrica.

3. Secagem de Humidade

Após as etapas de pré-tratamento húmido, os perfis entram na secção de secagem.

A água residual é removida antes da pulverização eletrostática para fornecer condições de superfície adequadas para a aplicação de pó.

A temperatura de secagem e o tempo de residência são determinados de acordo com as dimensões do perfil, a espessura da secção, a velocidade do transportador e a capacidade de produção necessária.

4. Pulverização Eletrostática de Pó

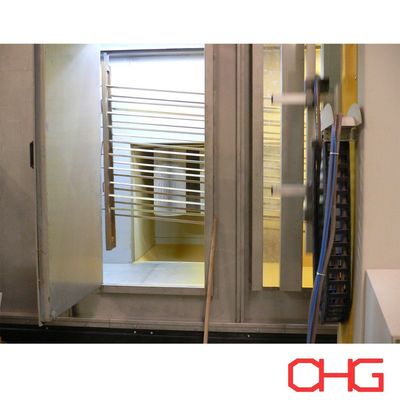

Os perfis secos são transportados para a cabine de pulverização de pó.

As pistolas de pulverização eletrostática carregam as partículas de pó, que são atraídas para as peças de alumínio aterradas.

O sistema de aplicação pode ser configurado com:

• Pistolas de pulverização de pó automáticas

• Reciprocadores

• Pistolas de retoque manual

• Equipamento de fornecimento de pó

• Sistema de recuperação de pó

A quantidade de pistolas, o posicionamento e a disposição da pulverização são selecionados de acordo com a secção transversal do perfil, a velocidade do transportador, a capacidade de produção e a cobertura de revestimento necessária.

5. Cura do Pó

Após a pulverização, os perfis de alumínio revestidos entram no forno de cura.

O aquecimento controlado faz com que o pó aplicado derreta, flua e reticule, formando um filme de revestimento contínuo.

O sistema de cura é projetado de acordo com:

• Especificação de cura do fabricante do pó

• Temperatura de metal necessária

• Espessura do perfil de alumínio

• Dimensões da peça

• Velocidade do transportador

• Capacidade de produção

Condições de cura corretas são importantes para alcançar a adesão, aparência e propriedades mecânicas do revestimento necessárias.

6. Arrefecimento

Após sair do forno de cura, os perfis passam por uma área de arrefecimento.

Arrefecimento natural ou com ar forçado pode ser selecionado de acordo com a capacidade da linha, a temperatura da peça e o espaço disponível na fábrica.

Uma vez suficientemente arrefecidos, os perfis podem ser inspecionados e descarregados com segurança.

7. Inspeção de Qualidade do Revestimento

Os perfis de alumínio acabados podem ser verificados de acordo com os requisitos de revestimento aplicáveis.

Os itens típicos de inspeção incluem:

• Espessura do filme seco

• Aparência da superfície

• Cor e brilho

• Adesão

• Uniformidade do revestimento

• Defeitos visíveis na superfície

Testes adicionais podem ser especificados de acordo com os padrões de qualidade do cliente e a aplicação do produto.

Recuperação de Pó e Mudança de Cor

A cabine de pulverização pode ser integrada com um sistema de recuperação de pó apropriado para coletar o pó pulverizado em excesso.

O equipamento de recuperação é selecionado de acordo com:

• Volume de produção

• Número de cores de pó

• Frequência de mudança de cor

• Requisitos de recuperação de pó

• Tempo necessário para limpeza da cabine

Para fabricantes que mudam de cor com frequência, a configuração da cabine de pulverização e da recuperação deve ser considerada em conjunto durante o projeto inicial da linha de produção.

Aplicações

A linha pode ser projetada para a pintura de produtos de alumínio como:

• Perfis arquitetônicos

• Caixilhos de janelas e portas

• Perfis de fachadas cortina

• Extrudados industriais de alumínio

• Perfis para mobiliário

• Componentes decorativos de alumínio

• Estruturas de painéis solares

• Perfis para sistemas construtivos

• Componentes de transporte

• Outros produtos extrudados de alumínio

Engenharia Específica do Projeto

Cada linha de pintura de perfis de alumínio é desenvolvida de acordo com as condições reais de fabricação do cliente, em vez de usar uma configuração de equipamento fixa.

Para preparar o projeto da linha de produção, as seguintes informações são importantes:

• Desenhos e secções transversais dos perfis

• Comprimentos máximos e mínimos dos perfis

• Dimensões e peso das peças

• Capacidade horária ou diária necessária

• Perfis por gancho

• Especificação de revestimento

• Requisitos de pré-tratamento

• Tipo de pó

• Número de cores e frequência de mudança de cor

• Dimensões da fábrica e altura livre

• Energia de aquecimento disponível

• Fornecimento elétrico local

• Nível de automação necessário

Com base nesses parâmetros, podemos projetar uma solução completa cobrindo o sistema de pré-tratamento, secção de secagem de humidade, transportador aéreo, cabine de pulverização de pó, equipamento de aplicação automática, sistema de recuperação de pó, forno de cura, secção de arrefecimento, sistema de controle e layout da linha de produção.

Entre em contato conosco com as especificações dos seus perfis de alumínio e requisitos de produção para uma proposta técnica e cotação personalizadas.
